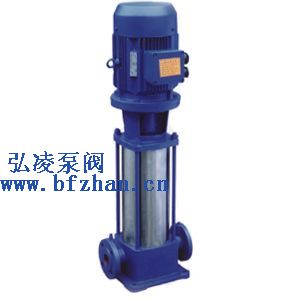

GDL型立式多级管道泵

放大图片

产品名称：GDL型立式多级管道泵

产品型号：

所属系列：管道泵,多级管道泵,立式管道泵,立式多级管道泵

最新报价：0

更新时间：2010-11-27 21:38:17

上一个产品：FYB型不锈钢液下泵

下一个产品：W系列不锈钢水力喷射器

产品介绍
性能参数/型号意义
产品结构/安装尺寸
故障原因及排除方法

GDL型立式多级管道离心泵适用于高压运行系统中输送清水或物理化学性质的液体，如高层建筑给水、锅炉给水、消防系统等输送或管道增压之用。
GDLF型泵采用整体不锈钢(ZG1Cr18Ni9Ti)材质制造，适用于化工、食品、酿造、制药、纺织等行业。根据用户的要求可定制不锈钢306或316L材质。

工作条件

a) 本型泵可输送清水或物理化学性质类似于清水的液体；
b) 温度范围：-15℃~+120℃；
c) 工作压力：最大压力2.5MPa，即系统压力=入口压力+闭阀工作时压力<2.5MPa；
d) 周围环境的温度应低于40℃，相对湿度不超过95%；
e) 输送含腐蚀性介质及热液体时，请于订货时提出，以便采用特殊材质满足使用要求。

型号意义

例如：80GDL36-12X5
80-进出口直径（mm）
GDL- 立式多级管道离心泵
12-单级扬程（m）
36-设计点名义流量（m³/h)

GDL型立式多级管道离心泵性能参数

序号	型号	进出口径	流量(m3/h)	扬程 (m)	转速(r/min)	效率 (%)	电机功率(KW)	汽蚀余量	重量 (kg)
1	25GDL2-12×3	25	2	36	30	2900	1.1	1.7	58
2	25GDL2-12×4			48			1.1		62
3	25GDL2-12×5			60			1.5		68
4	25GDL2-12×6			72			1.5		72
5	25GDL2-12×7			84			2.2		78
6	25GDL2-12×8			96			2.2		82
7	25GDL2-12×9			108			2.2		86
8	25GDL2-12×10			120			3.0		98
9	25GDL2-12×11			132			3.0		102
10	25GDL2-12×12			144			3.0		106
11	25GDL4-11×3	25	4	33	40	2900	1.1	1.7	58
12	25GDL4-11×4			44			1.5		65
13	25GDL4-11×5			55			2.2		72
14	25GDL4-11×6			66			2.2		76
15	25GDL4-11×7			77			3.0		86
16	25GDL4-11×8			88			3.0		90
17	25GDL4-11×9			99			3.0		94
18	25GDL4-11×10			110			4.0		110
19	25GDL4-11×11			121			4.0		114
20	25GDL4-11×12			132			4.0		118
21	25GDL4-11×13			143			4.0		122
22	40GDL6-12×3	40	6	36	52	2900	1.5	1.7	72
23	40GDL6-12×4			48			2.2		78
24	40GDL6-12×5			60			2.2		82
25	40GDL6-12×6			72			3.0		92
26	40GDL6-12×7			84			3.0		96
27	40GDL6-12×8			96			4.0		112
28	40GDL6-12×9			108			4.0		116
29	40GDL6-12×10			120			4.0		120
30	40GDL6-12×11			132			5.5		140
31	40GDL6-12×12			144			5.5		146
