• 攀枝花红山国际中央空调工程
  • 2015-09-17

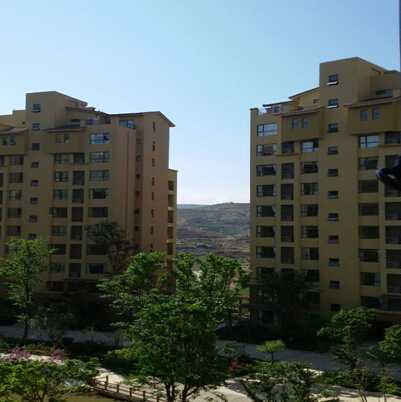

一、项目简介

本工程名称为攀枝花红山国际中央空调工程,项目地址位于红山国际社区四川攀枝花红格镇。项目建筑包含123套精装房,建筑面积约15000平方米。

二、设计依据

1.建设单位提供的条件图及业主的要求

2.《采暧通风与空气调节设计规范》(GB50019-2003)

3.《通风与空调工程施工及验收规范》(GB50243-2002)

4.《高层民用建筑设计防火规范》GB50045-95(2005年版)

5.《公共建筑节能设计标准》GB50189-2005

6.《实用供热空调设计手册》(第二版)

7.其他现行相关设计技术规范标准

三、设计参数

1、大庆室外气象参数

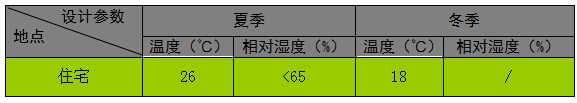

2、室内设计参数

四、工程应用说明

1、冷热源确定

本工程建筑共16层,房间户型主要有5个户型;考虑到空调系统的灵活控制、运行节能的要求,而且建筑的层高都不算高,基本不会影响多联机配管的设计。故本工程采用变冷媒小多联式空调机组,夏季制冷,冬季制热。将每套户型配备一个志高CMV多联机系统,每个系统单独控制,低负荷运行更加节能。

2、负荷确定

负荷采用逐时负荷计算法,根据房间的朝向、围护结构、人员、设备、新风渗透等参数计算在各个房间的逐时负荷,以当日逐时加权最大值为设计值。既做到满足房间空调制冷、制热输出要求,又不会超额配置,导致能量的浪费。

经计算,整体123套主机总制冷量输出1341kw,制热量输出1566kw。

3、系统主机

主楼每户1台主机1个独立系统,主机放置侧位放空调专用处,简洁大方实用。

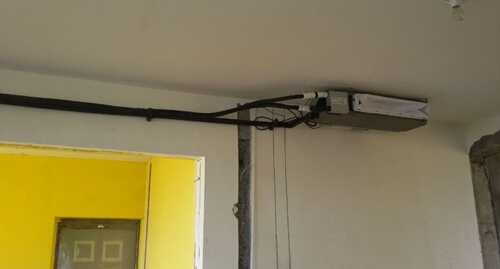

VRF系统室内机

所有房间的室内机主要采用暗藏风管式室内机,隐蔽式安装,风口采用双层百叶形式,每个室内机均安装回风,低噪音运行。

4、智能控制

本工程空调系统除了每个房间具有线控器或遥控器进行调节,时尚美观,使用可靠方便。

五、总结

本项目中的攀枝花市属于亚热带气候的地区,对空调主机制冷及长期稳定的可靠性有很高的要求,志高多联机制冷工况环境温度范围:-5℃(DB)~50℃(DB);制热工况环境温度范围-20℃(WB)~28℃(WB),在该地区夏季恶劣工况下,依然能保证非常好的制冷能力输出,并且质量稳定,易于维护。

本项目中,每个户型的空调同时开的几率较小,且各个使用空调的房间时间段、频率也都不尽相同。根据该项目特点,选择了志高CMV直流变频小多联机,将空调使用区域划分成123个独立的VRF系统。
