• 某大型酒店应用水源热泵机组系统设计方案
  • 2015-06-30
项目名称
实施单位
主管部门
实施内容
某大型酒店是集温泉洗浴、商务会议、休闲度假、餐饮娱乐及住宿于一体的高档经营性场所。项目建筑面积1.8万平方米,共设置如下六个建筑单体:

根据本工程现场无热源、天然气等基础配套设施。我们建议采用地下井水为冷热源的水源热泵空调系统。该系统需要甲方提供三口流量为80立方米/小时的水井。地下水的抽取采用离心泵,回灌采用人工湖自然渗透方式。

1、室外空气调节参数

夏季:干球温度33.8℃,空气调节日平均温度29℃,湿球温度26.5℃

冬季:干球温度-12℃,空气调节日平均温度-9℃

室内空气设计参数:夏季:26℃,相对湿度60%冬季:20℃

2、空调系统方案

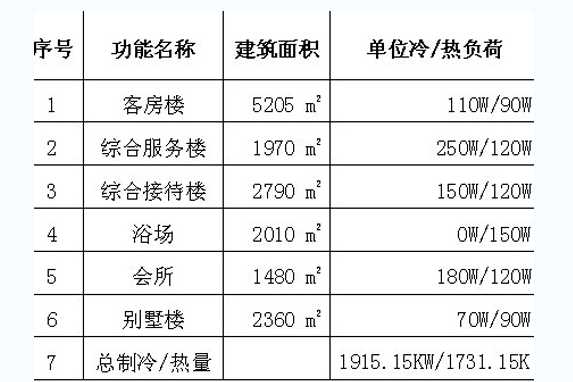

(1)、建筑群空调计算负荷为:

注:上述空调冷热负荷的计算以建筑面积为准,但实际的空调面积负荷较小,为了降低前期投资并能完全满足空调季节高峰负荷的使用要求,在这里取空调同时使用系数为0.9,故夏季制冷/冬季供暖负荷为1723.6KW/1558KW,水源热泵机组以此选型。

3、空调冷/热源与空调机房方案

根据前一节的负荷配置,夏天总冷负荷为1723.6kW,冬天总热负荷为1558kW。根据意大利克莱门特机组选型可选择2台PSRHH2202。

该机组夏季工况(蒸发器进出水温度12/7℃、冷凝器进出水温度40/45℃)时的制冷能力870.5kW,

冬季和过渡季工况(蒸发器进出水温度15/6℃、冷凝器进出水温度40/45℃)时制热能力931.6kW。

两台螺杆式水源热泵机组PSRHH2202夏天提供的总冷负荷为1741kW,满足夏季供冷负荷需要。冬天总热负荷为1863.2kW,满足冬季供热负荷需要。

(注:在该方案基础上增加部分负荷,即可提供卫生洗浴热水。)

为了满足建筑群的制冷/供暖使用要求;冷源/热源选择如下:

1)、主机性能指标参数略

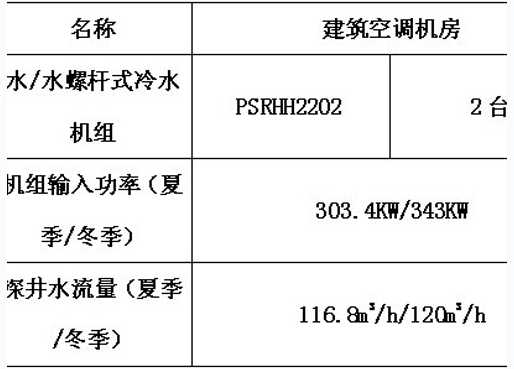

2)、空调系统高峰负荷时机组的井水水流量、电容量参数:

水井布置方案

1)、系统需水量确定

根据系统夏季制冷/冬季供暖负荷1723.6KW/1558KW,确定机组的各运转模式下的需水量:

建筑群夏季2台水源热泵机组均运转(高峰时),温差按15℃考虑,最大需水量116.8m3/h(高峰值)。冬季高峰时,2台水源热泵机组均采用井水作低位热源,温差按9℃考虑,最大需水量:120m3/h。

所以,冬季高峰时需水量最大,要求井水的最小出水量应满足每小时不低于120m3。

2)、水井数量确定

根据最大用水量120m3/h(冬季最大时),单井稳定出水量80m3/h,建议:

水井数量:2口提水井,此项目不设回灌井,井水通过管路直接回至景观人工湖里。

外管线方案:

根据水井位置,室外管线沿建筑物周边通向机房,考虑为甲方节约前期投资,外管线采用直埋方式不保温,根据华北地区的气象信息得知,外管线埋深范围为-1.3——1.8米;室外潜水泵的电缆采用直埋方式,管材小于或等于DN200毫米采用焊接钢管焊接方式。

建设周期
资金来源
政策支持

水源热泵系统是一种成熟的中央空调系统。其不仅可供暖、空调,还可供生活热水,一机多用,一套系统可以替换原来的锅炉加空调的两套装置或系统。特别是对于同时有供热和供冷要求的建筑物,水源热泵有着明显的优点。不仅节省了大量能源,而且用一套设备可以同时满足供热和供冷的要求,减少了设备的初投资。水源热泵最广泛的应用在宾馆、商场、办公楼、学校等建筑,小型的水源热泵更适合于别墅住宅的采暖、空调。



技术特色描述

地下恒温水直接提取与低温热泵技术:地下水的温度一般在14℃-18℃,通过传统的打水井的办法将50米至120米的表层水提取上来,地下水经滤沙和一般的电子除垢后进入空调冷水机组,夏季将冷水机组的冷凝热带回地下,冬季将冷水机组热提取后的低温水带回地下,地下水为一闭式循环;冷水空调机组夏季作为冷源,为系统提供7℃-12℃的冷冻水;冬季作为热源,为系统提供45℃-50℃的热水;冷水空调机组在地下热交换侧夏季水的工作温度在16℃-32℃,冬季水的工作温度在8℃-24℃;

其水循环流程为:

夏季:热泵空调机组(冷水7℃)→计量器→组合空调机组(温度控制)→热泵空调机组(冷水12℃);

冬季:热泵空调机组(热水50℃)→计量器→组合空调机组(温度控制)→热泵空调机组(热水45℃);

实施效果技术认证和获得荣誉
